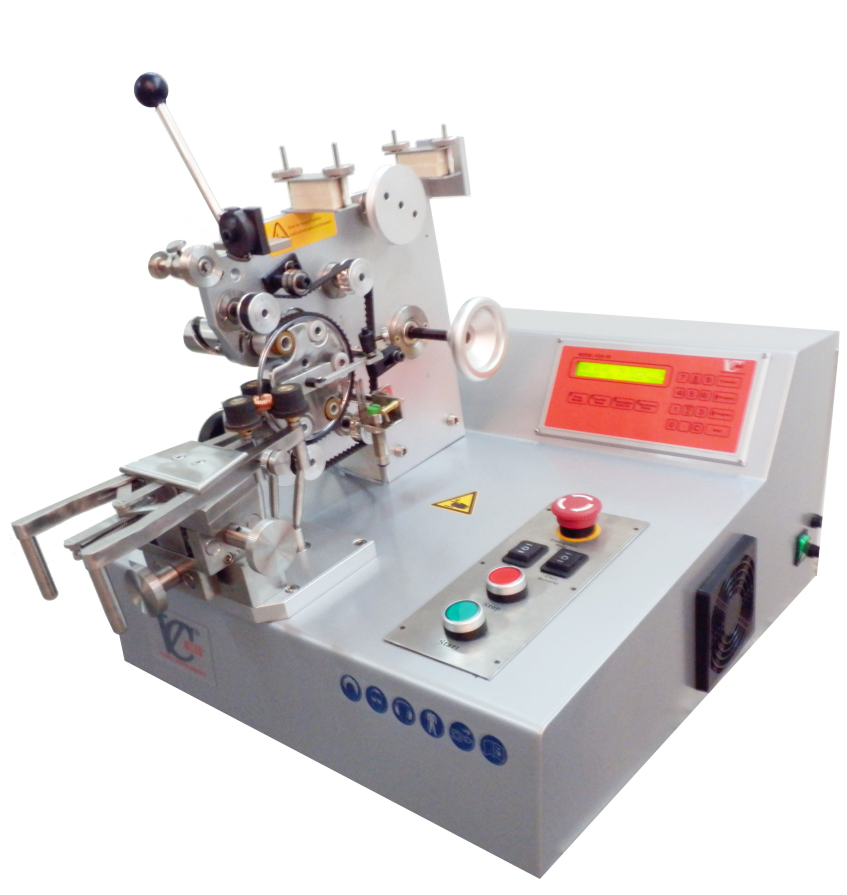

VC-MINI-SVE4



The new vc-compact is a Hi-Tech bench machine with easy to see LCD display and incorporates VCS flexible system with interchangeable 4'6' slider head and 4'6' Belt head and VC111V and precision table motor, brushless motor for head , typical jobs for the VC-COMPACT are general and sophisticated winding applications with small coils, the SL as supplied all Siemens components.












TECHNICAL DATA

CONTRLLER:
MICROPROCESSOR CONTROLLER
DISPLAY:
LCD-DISPLAY WITH BACKGROUND ILLUMINATION

CONTINUOUS READ OUT OF OPERATION
DETAILS
PROGRAM CAPACITY:
THE CAPACITY IS VARIABLE,I,E.:
800 PROGRAMS WITH 1 SEQUENCE
20 PROGRAMS WITH 40 SEQUENCES
1 PROGRAMS WITH 800 SEQUENCES
PROGRAMMING:
USER FRIENDLY TEXT COMMANDS
DATA MEMORY AND OUTPUT:
INTERFACE FOR SOFTWARE UPDATES
WINDING SPEED:
UP TO 1800 RPM
SEPARTELY PROGEAMMABLE LOAD SPEEDS
SEPARTELY PROGEAMMABLE WIND SPEEDS
CORE DRIVE:
STEPPER MOTOR 0.2KW
WIRE PITCH CONTROL:
FULLY AUTOMTIC PITCH CHANGE,
PROGRAMMABLE IN STEPS OF 0.001MM
CORE INDEX & REVERSE CONTROL:
FULLY AUTOMATIC
ACCELERATION&DECELERATION:
FULLY AUTOMATIC
STOPS FOR TAPS:
AUTOMTIC
SECTOR&BANK WINDING CONTROL:
FULLY AUTOMATIC
WINDING HEAD DRIVE:
BRUSHLESS MOTOR 0.6KW
SUPPLY VOLTAGES:
230(110 AND 240)VOLT,50 HZ AC
MACHINE SIZE AND WEIGHT:

PRODUCTION

mm

Single wire size

0.05-0.8

Bifilar wire size

2x0.6

Finished Core O.D

50-60

Finished Core I.D

From 1.5

Finished Core Height

Up to 25.4

Tape Size

4-10



COMBINATIONS

5Interchangeable heads

2 Slider heads VC10-MINI,VC20-MINI

3 Belt heads VC60-MINI,VC100-MINI,VC200-MINI

2 Roller tables VC111-V-MINI,VC12-MINI
